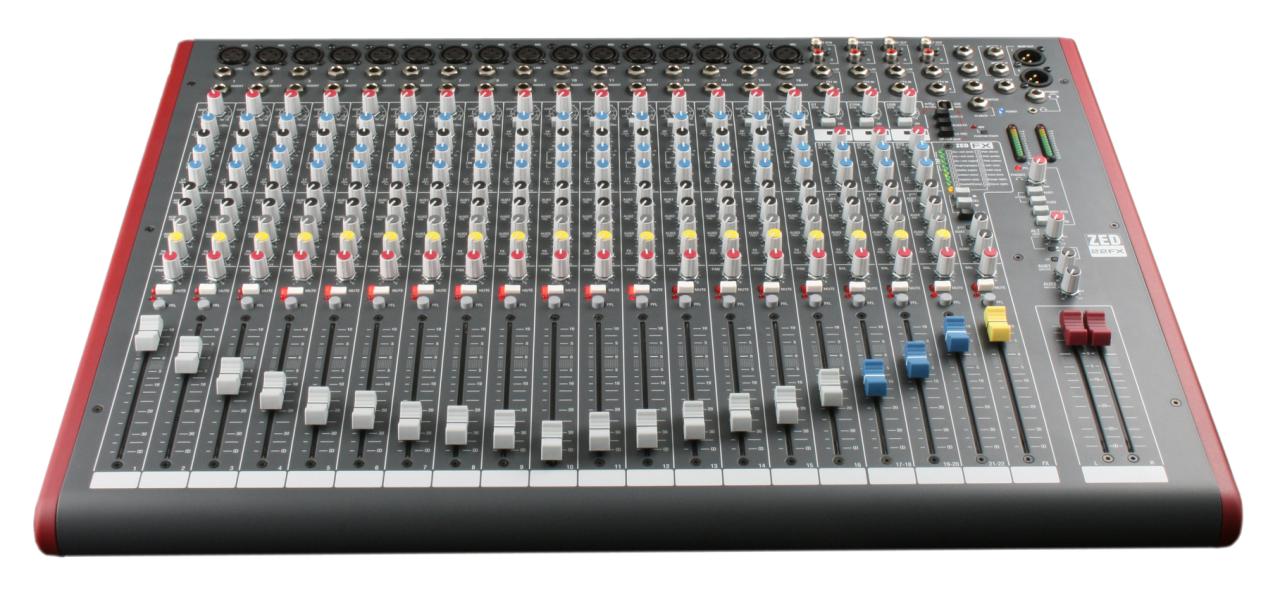

ZED-22FX是一款16單聲+3雙立體聲調音臺，新品除保留了該系列其他型號的相同專業特性，還增加了室內設計特效的綜合部分。

ZED FX調音臺在單聲通道上有反應靈敏的3段掃頻式mid EQ，立體聲通道上有2段EQ，100mm長沖程推子，4個輔助發送，一個USB發送和回傳(適合PC或蘋果機錄音及回放)，獨特雙立體聲輸入功能和先進的監聽功能。

連接器放置在外部的頂端，方便插入和配線，單獨電路板用螺帽固定到頂部面板的結構非常適合專業便攜式調音臺。此外，ZED FX還配有新型高性能DuoPre無衰減器的前置放大器。

ZED的USB輸出配置使得不同的信號從LR母帶或輔助總線發向USB，USB以立體聲回傳信號。Cakewalk的SONAR LE音樂制作軟件和調音臺捆綁，使得用戶能完成現場表演、現場錄音、演播室錄制或演播室混音等許多不同的任務。

尺寸：(寬×高×長)450×98×645mm。

重量：10.5kg。

特點：

16路麥克風/線路輸入

DuoPre 麥克風前級放大器

反應靈敏的3段均衡器，MusiQ中頻掃頻功能

4路立體聲線路信號輸入帶增益的2段均衡器

4路輔助發送

100mm推子

可選雙信號源輸入

技術參數

輸入

單聲道(XLR)輸入+6到-63dBu測試(+17dBu)

單聲道線路輸入(插座)+10至-26dBu(+30dBu)

外接口(TRS插座)0dBu測試+21dBu

立體聲輸入(插座)0dBu測試(控制=關到+10dB)

立體聲輸??(耳機插座)0dBu測試(控制=關到+10dB)

輸出

L,R&單聲道輸出(L&R,XLR,單聲道插座) 0dBu測試 +21dBu

輔助輸出(插座) 0dBu測試 +21dBu

高音輸出(耳機插座) 0dBu測試 +21dBu

錄音輸出(耳機插座) 0dBu測試 +21dBu

頻率響應

麥克風輸入至混音L/R輸出,30dB增益+0.5/-1dB 20Hz-20kHz

線路輸入至混音L/R輸出,0dB增益+0.5/-1dB 10Hz-30kHz

立體聲輸入至混音L/R輸出,+0.5/-1dB 10Hz-30kHz

總協波失真+n

麥克風輸入至混音L/R輸出,0dB增益1kHz +10dBu輸出0.004%

麥克風輸入至混音L/R輸出,30dB增益1kHz 0.014%

麥克風輸入至混音L/R輸出,0dB增益1kHz 0.005%

麥克風輸入至混音L/R輸出,0dB增益1kHz 0.003%

動態余量

模擬凈空測試結果(0Vu)21dB

USB輸入&輸出凈空測試結果(0Vu)14dB

USB音頻編碼(編碼/譯碼)

USB音頻輸入/輸出USB1.1 Compliant 16bit

取樣率32,44.1,48kHz

噪音

話筒前置放大器@增益 150R輸入Z 22-22kHz-127dBu

混音LR輸出,L/R推子=0.22-22kHz -88dBu(ZED-14)

混音LR輸出,L/R推子=0.22-22kHz -84dBu(ZED-24)
